ESX控制单元（安全型/非安全型）

  • 标准化的控制器产品组合
  • 基于通用平台的模块化结构，升级无忧
  • 支持开放编程的STW软件工具链
  • 安全型相关应用的跨版本开发
  • 实时以太网，以太网交换机和CAN FD
  • 可满足客户的定制化需求进一步降低采购成本

ESX控制器系列包含安全型和非安全型，产品功能强大且坚固耐用。
既有含内部扩展板的控制单元（如 ESX.3xl 或 ESX.3xm ），可满足较为复杂系统的定制化I/O需求；也有固定式引脚配置的紧凑型控制单元（如ESX.4cs-gw，ESX.3cm或ESX.3cs）。
为了更好地满足安全型应用的需求，控制器配备多核处理器（第四代）或者配备一个附加处理器（第三代）。两种情况下，控制器都会对各系统电压和程序时序进行内部监控。

必要时，可通过第二种关闭方式同时关断所有输出或重置主控制器。所有的信号和内部变量分支均有数字量和模拟量反馈，便可对包含所有输入和输出的整个系统进行全面诊断。
为了隔离安全型和非安全型应用程序区，第四代控制器的多核处理器中有一个处理器专门用于安全型应用。第三代控制器则采用了内存保护单元来隔离安全型和非安全型（无反馈）应用程序区。


ESX控制器的应用程序软件可使用“C“系列语言或IEC61131标准编程语言（CODESYS或LogiCAD）高效编写。此外，有些控制器还提供Matlab支持包。程序接口中集成了许多便利的函数，如：电流控制、输出斜坡函数、输入频率平均等。CANopen、J1939或错误处理等各种补充库可简化系统集成。



ESX.4cl-ag

  • SIL2，PL d，AG PL d，ASIL B*
  • AurixTM TC399 多核，32位，300MHz
  • 6 MB RAM，256 kByte EEROM
  • 16 MB 内部闪存，16 MB 外部闪存
  • 可选协处理器 i.MX6 Ultralite
  • 6 个CAN接口，LIN或RS232接口
  • 以太网（1x 100Base-TX，1x 100Base-T1，2x 1000Base-T1）
  • 58个输入（支持SENT）
  • 59个输出（低侧，高侧，10A半桥）
阅读更多

ESX.4cl

  • 安全型应用认证SIL2，PL d。
  • AurixTM TC299多核32位 处理器、300 MHz。
  • 2 MB RAM，32kByte EEPROM。
  • 8 MB内部闪存、16 MB外部闪存。
  • 可选协处理器i.MX6 UltraLite 696 MHz。
  • 6路CAN接口、LIN或RS232接口。
  • 以太网(3x 100BaseTx、1x 1000BaseTx、2x100BaseT1)。
  • 60路输入(支持SENT通信)。
  • 59路输出(低边、高边、传感器电源)
阅读更多

ESX.4cm-ag

  • SIL2，PL d，AG PL d，ASIL B*
  • AurixTM TC399 多核，32位，300MHz
  • 6 MB RAM，256 kB EEROM
  • 16 MB 内部闪存，16 MB 外部闪存
  • 4 个CAN接口，LIN或RS232接口
  • 以太网（1x 100Base-TX，1x 100/1000Base-T1，2x 100Base-T1）
  • 34 个输入（支持SENT）
  • 17 个输出（低侧，高侧，10A半桥，传感器供电）
阅读更多

ESX.4cm-a

  • 通过安全型应用认证SIL2，PL d。
  • AurixTM TC299多核32位处理器、300 MHz。
  • 2 MB RAM，32kByte EEPROM。
  • 8 MB内部闪存、16 MB外部闪存。
  • 4路CAN接口、LIN或RS232接口。
  • 4个以太网交换机端口(2x 100BaseTx、2x100BaseT1)。
  • 34路输入(支持SENT)。
  • 29路输出(低边和高边)
阅读更多

ESX.4cs-gw

  • SIL2，PLd
  • 英飞凌 Aurix TC299 多核 32位, 300 MHz
  • 24MB闪存
  • 6个CAN接口，1个RS232接口，最多5个以太网接口
  • 4 X 100 Mbit/s，也可选1 x 1 Gbit/s
  • 2MB RAM，32kB EEPROM
  • 12个输入口（支持SENT）和6个输出口
阅读更多

ESX.4ct

  • 安全等级 PL b
  • AURIX TC367 32 位，300 MHz
  • RAM：内部576 kByte
  • 闪存：内部4 MByte
  • 用户EEPROM：32 kB
  • 2 个CAN接口，支持CAN FD，ISOBUS ISO 11783-3
  • 1 个RS232或LIN 2.2A规范接口
  • 输入：14 / 18 / 22（12 位，支持SENT和NAMUR）
  • 输出：13 / 9 / 5（支持PVG的半桥，高侧开关）
  • 选项：6轴惯性测量单元（IMU），加速度计和陀螺仪，带内部天线的蓝牙LE v5.1，第三个CAN接口（代替2个输入接口）
阅读更多

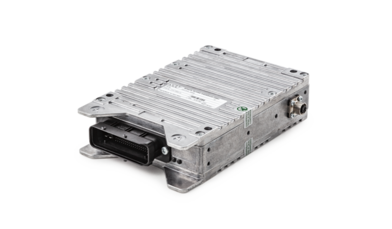

ESX.3cm

  • SIL2，PLd
  • TriCore TC 1798 32位，300 MHz
  • 4MB闪存
  • 紧凑型，支持以太网
  • 4个CAN接口
  • 28个输入口（支持SENT）和28个输出口
阅读更多

ESX.3cs

  • SIL2，PLd
  • TriCore TC 1798 32位，300 MHz
  • 4MB闪存
  • 紧凑型，支持以太网
  • 2个CAN接口
  • 可选LIN
  • 16个输入口（支持SENT）和15个输出口
阅读更多

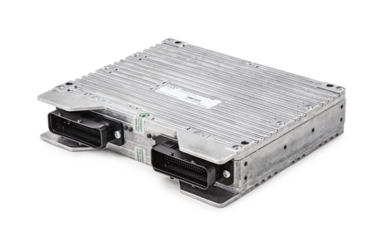

ESX.3xl

  • SIL 2，PLd
  • TriCore TC 1796 32位，150 MHz
  • 6MB闪存
  • 支持扩展板扩展
  • 4个CAN接口和一个RS232接口
  • 基础结构配有28个输入口和24个输出口
  • 最多可有136个输入/输出口
阅读更多

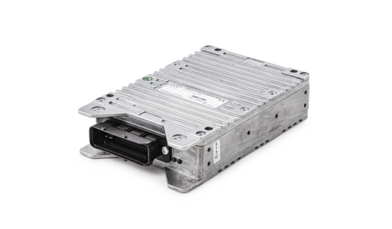

ESX.3xm

  • SIL 2，PLd
  • TriCore TC 1796 32位，150 MHz
  • 6MB闪存
  • 支持扩展板扩展
  • 4个CAN接口
  • 基础结构配有15个输入口和8个输出口
  • 最多可有65个输入/输出口
阅读更多
