ESX STEUERUNGEN (SAFETY / NON SAFETY)
- Standardportfolio an Steuerungen
- Zukunftssicher durch modularen Aufbau auf gemeinsamer Plattform
- STW-Software-Toolchain für offene Programmierung
- Variantenübergreifende Entwicklung sicherheitsrelevanter Anwendungen
- Echtzeit-Ethernet, Ethernet-Switch und CAN-FD
- Kostenoptimierte Ableitung kundenspezifischer Varianten

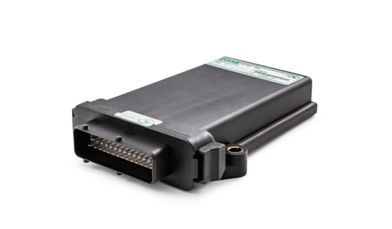

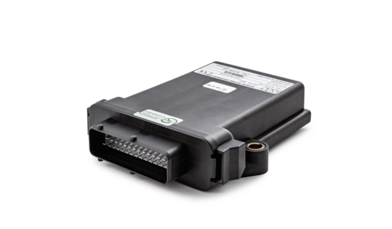

Die ESX-Steuergerätefamilie beinhaltet robuste und leistungsfähige safety- und non-safety-Steuerungen.
Neben Steuerungen mit flexiblen Anpassungsmöglichkeiten der Steckerpins via Expansionboards (z.B. ESX.3xl oder ESX.3xm) sind auch Kompaktsteuerungen mit fixen Pinbelegungen (z.B. ESX.4cs-gw, ESX.3cm oder ESX.3cs) verfügbar.
Zur Realisierung von safety-Applikationen sind die Steuerungen entweder mit einem Multicore-Prozessor (vierte Generation), oder mit einem zweiten zusätzlichen Prozessor (dritte Generation) ausgestattet. In beiden Fällen werden verschiedene Systemspannungen sowie der Programmablauf intern überwacht. Bei Bedarf werden alle Ausgänge über einen zweiten Abschaltweg abgeschaltet bzw. der Main-Controller zurückgesetzt. Digitale und analoge Rücklesungen für nahezu alle Signalzweige erlauben eine umfassende Diagnose des Systems inklusive der Ein- und Ausgänge.
Zur Trennung von sicheren und nicht-sicheren Applikationsteilen wird in der vierten Generation ein Prozessor des Multicore-Prozessors rein für die safety-Applikation verwendet. Bei den Geräten der dritten Generation steht eine Memory-Protection-Unit zur Trennung von sicheren und nicht-sicheren (rückwirkungsfreien) Applikationsteilen zur Verfügung.
Die Applikationssoftware für die ESX-Steuerungen kann sehr effizient entweder in „C“ oder auch gemäß IEC61131 (mit CODESYS oder logi.CAD) erstellt werden. Zusätzlich sind, je nach Steuerung, Matlab-Support-Pakete verfügbar. In der Programmierschnittstelle sind bereits zahlreiche Komfortfunktionen, wie beispielsweise Stromregler und Rampenfunktionen für Ausgänge oder Frequenzmittelung für Eingänge, integriert. Verschiedene Zusatzbibliotheken, beispielsweise für CANopen, J1939 oder Error-Handling, vereinfachen die Systemintegration.
